在 EDA 设计中，RF 天线走线在 TOP 层，主地层在 L3 层，往往需要挖掉 邻层的 L2 层铜箔，直接参照 L3 层的 GND 来控制阻抗。

  因此，需要在 L2 层添加 Route keepout 来挖开该部分的 GND 铜箔。单 独添加 Route keepout，需要和 TOP 层线走向一致，同时射频 RF 线都要求 走圆弧角，Route keepout 区域还跟着走圆弧，TOP 层和 L2 层避开铜箔区 域也要保持一致，这个就造成添加 Route keepout 的 Shape 效率很低，也 对 EDA 工程师的 Shape 操作要求很高。还有 EDA 工程师直接把 TOP 层的线 复制到 L2 层，把 L2 的铜箔变为静态后，再删除 L2 层复制的线，这个也是 个好办法。

  Cadence 公司把这个功能集成到一个 Tool Box 工具箱内，下面就和大 家讲一下这个功能的使用方法。 打开 Allegro ,选择主菜单 File> Change Edit...，选择“Allegro  Productivity Toolbox",如下图所示

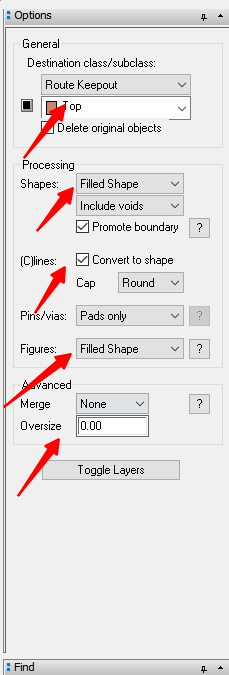

  选择主菜单 Edit> Cross Copy…，在 Options 内选择 Route Keepout 和 L2 层，打勾选中 Convert to Shape，与 TOP 层的线避开的距离 Oversize 填入具体的数值，比如 0.5mm,然后点击 TOP 层的走线，就在 L2 层自动生成 了与 TOP 走向一样的 Shape，L2 层下自动就被挖空了，如下图所示。
