1. 选择Manufacture→artwork

2.

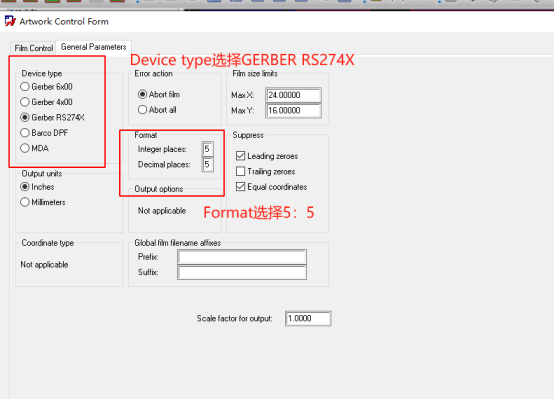

①．在弹出的“Artwork Control Form” 对话框中选择General Parameters栏；

②．Device type：选择Gerber RS274X格式；Format：设置为5：5；

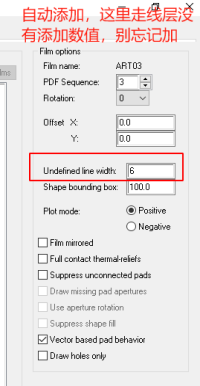

③．在弹出的“Artwork Control Form” 对话框中选择Film Control栏；

④．软件默认的其他任何信息可以不用修改，Vector based pad behavior此项保持默认√选状态；

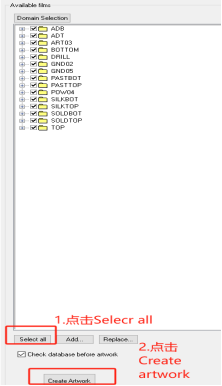

⑤．点击“Select all”后，再点击“Create Artwork”；

3.添加钻孔数据

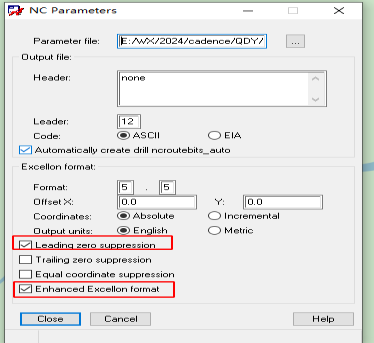

①．点击菜单栏中“Manufacture”→“NC”→“NC Parameters”命令，Format：设置为5：5

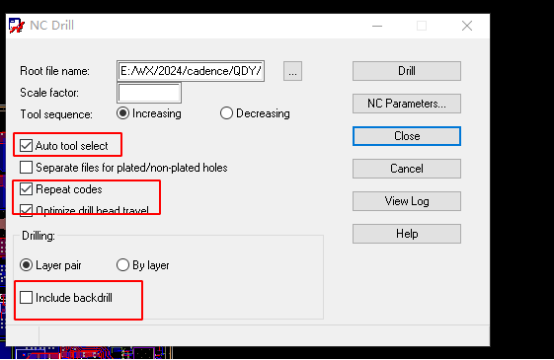

②．点击菜单栏中Manufacture→NC→NC Drill命令

③．在弹出的“NC Dril”对话框中默认设置，点击“Drill”（有背钻别忘记点上include backdrill）

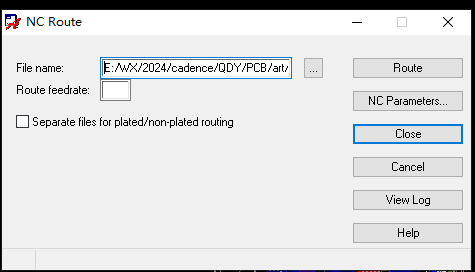

④．有槽孔需要出槽孔文件，点击菜单栏中Manufacture→NC→NC ROUTE命令

⑤．最后导出的Gerber和NC Drill数据会自动存放在原文件目录下

4.IPC文件

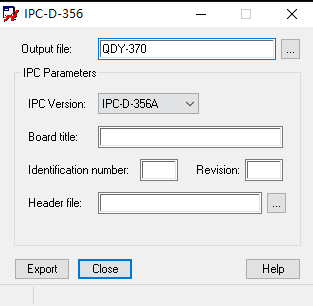

点击菜单栏中File→Export→IPC 356命令

5.出坐标文件

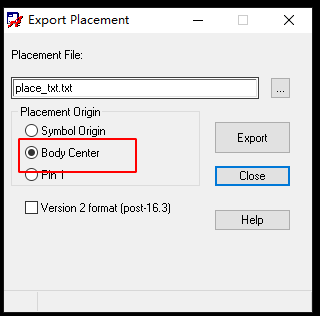

点击菜单栏中File→Export→Placement file命令
