PCB中的盲孔和埋孔的定义和用途‌：

盲孔：简单来说：是连接多层电路板外层和内层的孔，但是并不贯穿整个PCB的层。（例如：14层板，孔打到L1层到L7层就是盲孔）

埋孔：简单来说：是连接多层电路板内层和内层之前的孔，但是不和表层连接的孔。（例如：14层板，L3到L12层就是埋孔）

PCB中设计应用：

盲孔：

1.由于盲孔不会贯穿整个PCB，所占的空间更小，不影响另一个外层，元件放的更密集。

2.打盲孔可以又很多布线选择，在密集和复杂的PCB中，表现更好

3.也可以减少布线的层数，也相对降低板材的费用

埋孔‌：

1.通过跳过外层，埋孔进行内层布线时使用更少的层数

2.埋孔布线能更优化布线，带来更好的信号完整性‌。

总体来说埋盲孔的应用在较复杂和密集的电路板中，但是埋盲孔的造价比通孔高，但是也可以比通孔层数用的少。

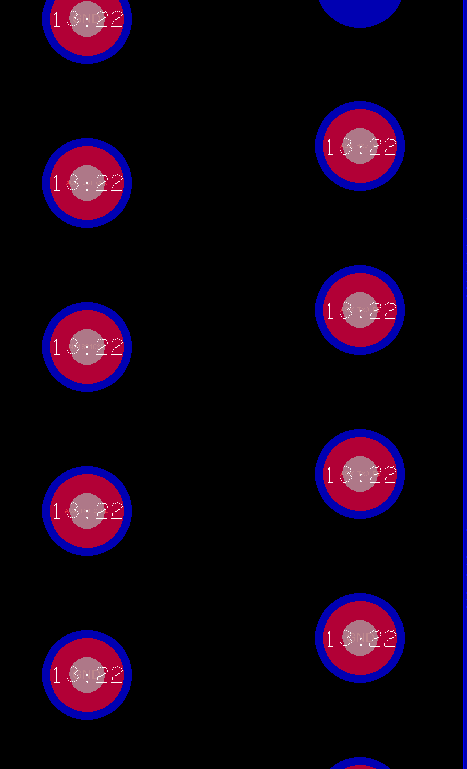

下面就是埋盲孔：
